工作原理
無火焰爆炸泄壓裝置是一種可用于室內粉塵爆炸泄壓的防護裝置。通過特殊的結構設計， 可有效熄滅泄爆產生的釋放火焰，同時降低氣流和粉塵的溫度，從而達到安全泄爆目的。
結構組成
無焰泄放裝置由泄壓元件和滅火元件組成。泄壓元件通常采用爆破板，可根據現場工況或 工藝需求選擇合適的泄壓面積和靜開啟壓力。滅火元件通常為多孔多層結構，具有較大表 面積，不僅能通過吸熱降低火焰溫度，還可以捕獲粉塵，從而達到滅火的效果。另外提供可 選配件，包括背壓支撐裝置和泄爆探測器等。
技術特性
● 最大泄爆壓力：扇形產品 — Pred,max≤0.0451MPa
鳥籠式產品 — Pred,max≤0.0723MPa
● 泄壓效率：扇形產品—66%,鳥籠式產品—91%
● 無焰性能：無火星或火焰噴出
● 適用粉塵類型：St1和St2非金屬粉塵
產品檢測及認證
● 通過國內第三方權威機構檢測 ● 通過ATEX認證
產品規格

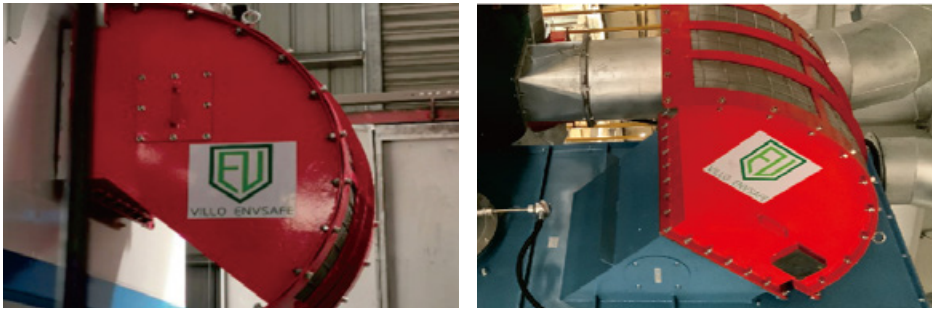

扇形無火焰爆炸泄壓裝置
|
規格(mm) |
幾何泄壓面積(mm) |
外形周長(mm) |
螺栓中線(mm) |
螺栓孔 |
重量(kg |
|
|
數量 |
直徑(mm) |
|||||
|
310*240 |
0.074 |
400*335 |
375*300 |
18 |
12 |
28 |
|
410*240 |
0.098 |
500*335 |
470*300 |
20 |
12 |
32 |
|
410*310 |
0.127 |
500*400 |
470*375 |
22 |
12 |
44 |
|
410*410 |
0.168 |
500*500 |
470*470 |
24 |
12 |
58 |
|
580*410 |
0.238 |
670*500 |
640*470 |
28 |
12 |
68 |
|
690*690 |
0.476 |
800*800 |
750*750 |
20 |
12 |
120 |
|
910*410 |
0.373 |
1000*500 |
970*470 |
36 |
12 |
82 |
|
910*580 |
0.528 |
1000*670 |
970*640 |
40 |
12 |
110 |
|
840*840 |
0.706 |
950*950 |
900*900 |
36 |
12 |
162 |
|
1090*690 |
0.752 |
1200*800 |
1150*750 |
26 |
12 |
146 |
|
910*910 |
0.828 |
1000*1000 |
970*970 |
48 |
12 |
178 |
鳥籠式無火焰爆炸泄壓裝置
|
規格(DN) |
法蘭外徑(mm) |
螺栓中線(mm) |
|
螺栓孔 |
高度(mm) |
重量(kg) |
|
數量 |
直徑(mm) |
|||||
|
150 |
250 |
220 |
8 |
12 |
500 |
21 |
|
200 |
300 |
270 |
10 |
12 |
600 |
28 |
|
250 |
350 |
320 |
10 |
12 |
600 |
30 |
|
300 |
400 |
370 |
12 |
12 |
700 |
35 |
|
350 |
450 |
420 |
12 |
12 |
800 |
42 |
|
400 |
500 |
470 |
16 |
12 |
900 |
48 |
|
450 |
550 |
520 |
20 |
12 |
900 |
54 |
|
500 |
600 |
570 |
20 |
12 |
1000 |
76 |
|
550 |
650 |
620 |
20 |
12 |
1100 |
87 |
|
600 |
700 |
670 |
20 |
12 |
1400 |
107 |
|
650 |
750 |
720 |
24 |
12 |
1400 |
122 |
|
700 |
800 |
770 |
24 |
12 |
1900 |
210 |
|
750 |
850 |
820 |
30 |
12 |
1900 |
240 |
|
800 |
900 |
870 |
32 |
12 |
2200 |
320 |
|
850 |
950 |
920 |
32 |
12 |
2200 |
350 |
|
900 |
1000 |
970 |
32 |
12 |
2500 |
450 |
無火焰泄放實驗：
未安裝無火焰泄壓裝置
已安裝無火焰泄壓裝置
除塵器泄爆實驗
除塵器無焰泄爆實驗
應用場景
泄爆片，又稱泄爆板、爆破片或爆破板，是一種不可重用的爆炸泄壓裝置，可用于可燃粉塵或可?燃氣體的爆炸泄壓防護，具有泄壓效率高、開啟壓力精確、泄壓過程無危險拋射物和價格低廉等優點。
隔爆翻板閥是一種用于含有可燃性粉塵的管道上，允許管道內粉塵和氣體單向通過，防止 爆炸逆向傳播的被動式單向隔爆閥。
火花探測與熄滅系統是一種主動式火災與爆炸預防設備，可對工藝設備或 管道中的火花進行探測并及時將其熄滅，從而消除潛在的火災和爆炸危險。
爆炸抑制系統由探測器、控制單元和抑制罐構成。當爆炸發生時，容器內產生爆炸火球，?壓力波先于火焰傳播。壓力探測器對壓力升高做出毫秒級響應。
