工作原理
火花探測與熄滅系統是一種主動式火災與爆炸預防設備，可對工藝設備或 管道中的火花進行探測并及時將其熄滅，從而消除潛在的火災和爆炸危險。
系統構成
火花探測與熄滅系統由火花探測單元、火花熄滅單元和控制單元組成。
技術特性
● 響應時間： —— 系統總體響應時間<300ms —— 火花探測器響應時間<1ms
● 探測視角：120°
● 適用管道風速：(2~50)m/s
● 人機交互：配置高清7寸觸摸屏，支持一鍵復位、歷史查詢、參數設置、 系統自檢等功能。
產品檢測及認證
● 通過國內第三方權威機構檢測
火花探測器
功能：探測工藝管道中的火花或熱顆粒
主要應用場所：工藝管道或設備
可選型號：SG-DA: 常規型(適用于完全黑暗環境下)
SG-AL:可見光不敏感型(適用于非完全黑暗環境下)
可選配件： -HT: 高溫適配組件(適用于高溫環境，最高溫度可達600℃)
-SC:探頭自清潔組件(適用于探頭易沾污環境，可實現探測鏡頭 自清潔)
產品型號
|
型號 |
系統構成 |
|||
|
火花探測器 |
熄滅單元 |
控制單元 |
備用電源 |
|
|
SK-M2211 |
1組(僅滅火區) |
1套(含2個噴頭) |
1個 |
1個 |
|
SK-M4211 |
2組(滅火區和復檢區各1組 |
1套(含2個噴頭) |
1個 |
1個 |
|
注：可根據客戶需求提供定制化產品。 |
||||
火花探測器技術參數
|
技術參數 |
參數及說明 |
|
|
SG-DA |
SG-AL |
|
|
光譜響應范圍 |
(800~1700)nm |
(2000~2600)nm |
|
靈敏度 |
140 uW/sr @940nm @1m |
630 uW/sr @2200nm @1m |
|
探測角度 |
120° |
|
|
適用管道風速 |
(2~50)m/s |
|
|
響應時間 |
<1 ms |
|
|
防護等級 |
P 67 |
|
|
防爆標志 |
Ex ia IIC T6 Ga/Ex ia IIIC T20080℃ Da |
|
|
輸出信號 |
電平/CAN通訊 |
|

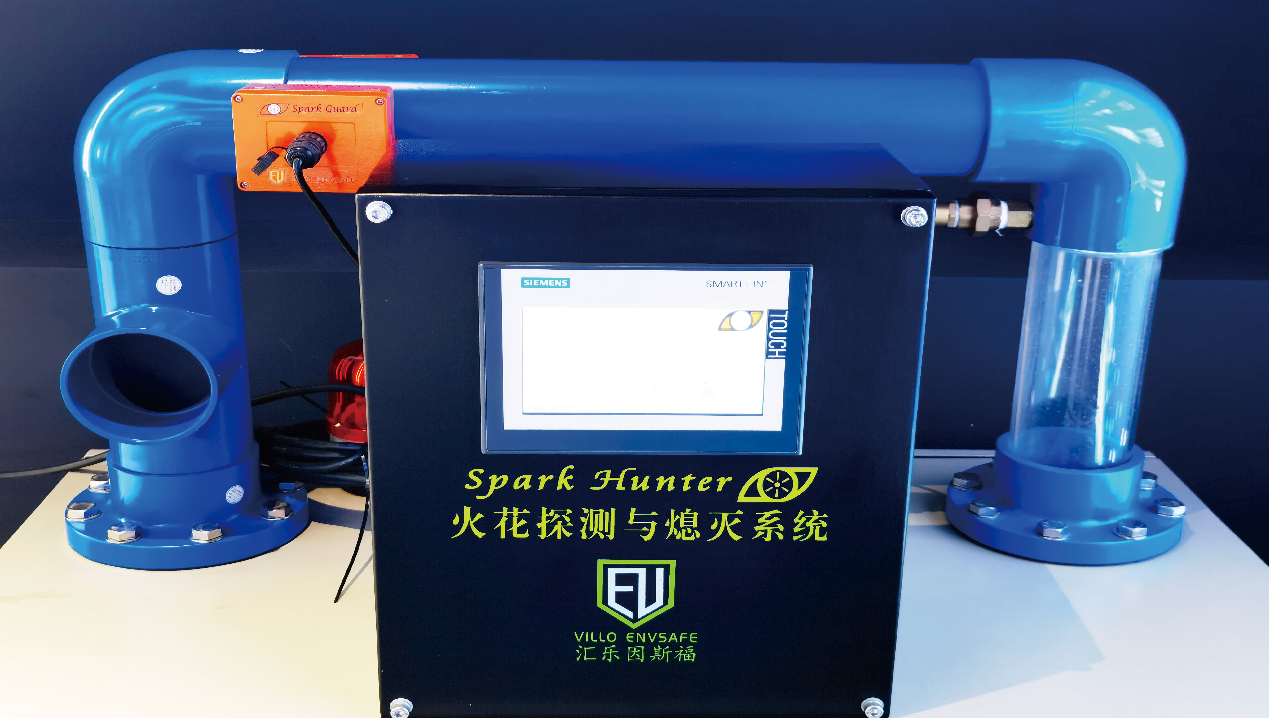

火花探測與熄滅系統性能測試

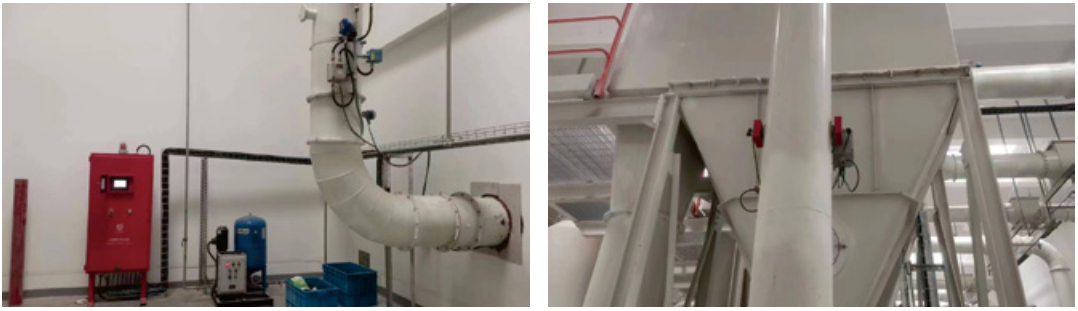

應用場景
泄爆片，又稱泄爆板、爆破片或爆破板，是一種不可重用的爆炸泄壓裝置，可用于可燃粉塵或可?燃?xì)怏w的爆炸泄壓防護，具有泄壓效率高、開啟壓力精確、泄壓過程無危險拋射物和價格低廉等優點。
隔爆翻板閥是一種用于含有可燃性粉塵的管道上，允許管道內粉塵和氣體單向通過，防止 爆炸逆向傳播的被動式單向隔爆閥。
無火焰爆炸泄壓裝置是一種可用于室內粉塵爆炸泄壓的防護裝置。通過特殊的結構設計， 可有效熄滅泄爆產生的釋放火焰，同時降低氣流和粉塵的溫度，從而達到安全泄爆目的。
爆炸抑制系統由探測器、控制單元和抑制罐構成。當爆炸發生時，容器內產生爆炸火球，?壓力波先于火焰?zhèn)鞑ァ毫μ綔y(cè)器對壓力升高做出毫秒級響應。
